Keysight Technologies Inc. ha presentado una solución basada en un analizador de redes de ondas milimétricas de banda ancha que ofrece una inigualable precisión de todo el sistema de hasta 120 GHz. Las nuevas soluciones N5290/91A de Keysight proporcionan resultados con calidad de metrología, lo que permite a los desarrolladores que trabajan en proyectos de última tecnología caracterizar con confianza sus diseños de ondas milimétricas.

La nueva solución mejora la caracterización y el modelado de dispositivos, ofreciendo una estabilidad y una precisión excepcionales para medidas conectorizadas y en oblea. La estabilidad de magnitud es mejor que 0,015 dB y la precisión de fase mejor que 0,15 grados durante un periodo de 24 horas.

Las capacidades de calibración de la solución se apoyan en una base de datos de precisión mejorada que admite un kit de calibración de 1,0 mm (85059B) y un kit de verificación de 1,0 mm (85059V). A partir de esta base, la nueva solución de ondas milimétricas de banda ancha proporciona unos resultados de medida con trazabilidad a los estándares de institutos de metrología nacionales.

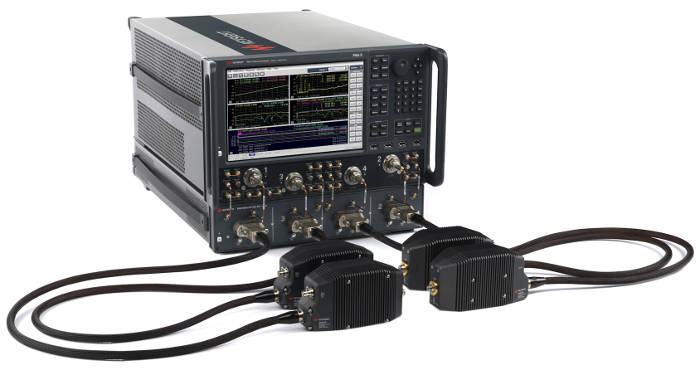

Los elementos principales del sistema son un analizador de redes PNA o PNA-X de Keysight, junto con extensores de frecuencia compactos de la Serie N5293A y el controlador de test set N5292A. Con el fin de simplificar las medidas de banco de trabajo, los ingenieros pueden montar los extensores de frecuencia en un posicionador de sobremesa opcional.

Los puertos de prueba reforzados de 1,0 mm garantizan la repetibilidad de las conexiones, lo que mejora la incertidumbre de calibración y, por tanto, la precisión de medida de todo el sistema. Los usuarios pueden aplicar de-embedding automático de útiles de medida para medidas conectorizadas o realizar calibraciones en las puntas de las sondas durante las medidas en oblea.

La frecuencia de inicio opcional de 900 Hz, con las opciones 205 o 425, permite a los ingenieros caracterizar el rendimiento de sus dispositivos a bajas frecuencias. Esto resulta especialmente útil al medir las estructuras de líneas de transmisión de bajas pérdidas que suelen emplearse en aplicaciones digitales de alta velocidad.

Keysight ha colaborado con el partner de soluciones Cascade Microtech para ofrecer una completa solución de medida en oblea (WMS) basada en el N5290/91A y en el paquete de medidas básicas WaferPro Express W8580BP de Keysight (software, drivers y base de datos). El programa de la WMS proporciona configuración, instalación y asistencia técnica garantizadas para disminuir el riesgo y reducir el tiempo necesario para realizar la primera medida.

La solución de ondas milimétricas de banda ancha también admite varias de las aplicaciones de medida contrastadas de Keysight. Los ejemplos incluyen completa caracterización de amplificadores y convertidores de frecuencia (opción de software de compresión de ganancia), medidas de mezcladores y convertidores de frecuencia (opción de software de mezclador escalar), y medidas de espectro multicanal calibradas (opción de software de analizador de espectros extendido).

Keysight presenta, además, una interfaz de usuario multitáctil para todos los modelos de analizadores de redes de la Serie PNA. Las actualizaciones de la interfaz incluyen una visualización de pantalla panorámica de 12,1 pulgadas, fácil acceso a funciones de uso frecuente, configuraciones rápidas usando teclas divididas por pestañas y menús de diálogo, todos ellos activados al tacto, y gestos monotáctiles y multitáctiles intuitivos para arrastrar y soltar o para ampliar trazas.
