En la actualidad, el uso de conectores enchufables es muy común. Sin embargo es del todo imprescindible que el conector óptimo en cada caso se seleccione teniendo en cuenta la aplicación. Cuando se trata de conexiones que se van a montar en campo, la cuestión principal ha de ser que el conector pueda ser ensamblado en poco tiempo, de forma rápida y sencilla. Phoenix Contact ofrece, cumpliendo con los criterios anteriores, productos con todas las tecnologías de conexión rápida, tanto para equipos, como para armarios de control y máquinas.

'

Conexiones rápidas
Los complejos sistemas de soldadura, los caros crimpados y el tedioso proceso de atornillado de terminales, son cosas del pasado. De cara a mantener su competitividad de un modo sostenible, las empresas requieren conexiones fáciles en su uso y que puedan ser cableadas en campo. Además, deben ser susceptibles de ser confeccionadas sin necesidad de herramientas especiales, y de proporcionar una conexión perdurable en el tiempo. Los conectores con tecnología de conexión rápida del programa de Phoenix Contact permiten a los fabricantes de dispositivos, máquinas y cableados, seleccionar la solución perfecta para sus aplicaciones, entre múltiples opciones. La comodidad y la ausencia de herramientas nunca más representarán un problema para la conexión, ni tan siquiera cuando el espacio y el tiempo sean bienes escasos.

'

Conexión por resorte – Tan ligera como una pluma
Cuando se trata de conexiones rápidas, la técnica de conexión por resorte es la más conocida. Utilizando la sencilla tecnología de resorte Push-In, las bornas, los conectores circulares y los conectores enchufables para placa de circuito impreso, pueden ser fácilmente conectados. Por ejemplo, los conectores M12 por resorte permiten cablear de un modo sencillo y seguro conductores rígidos y flexibles, con o sin punteras. El resorte en M12 es altamente recomendable para el cableado de buses de campo, gracias a su sencillez y su codificación por colores. El usar un tipo u otro de conector en campo, no es sólo una cuestión de elección del sistema de conexión en sí, sino también de la importancia de tener un perfecto confeccionado de la pantalla. Esta es la razón por la que estos conectores de señal y bus de campo cuentan con un nuevo diseño en su carcasa. En el momento justo de ensamblar el conector, la conexión de la malla, la protección anti-tracción y el sellado se establecen en un único paso. Este método ahorra dinero y reduce el número de errores durante el montaje. El programa de conectores M12 con conexión por resorte de Phoenix Contact se compone de versiones rectas y acodadas, en 4 y 5 polos.

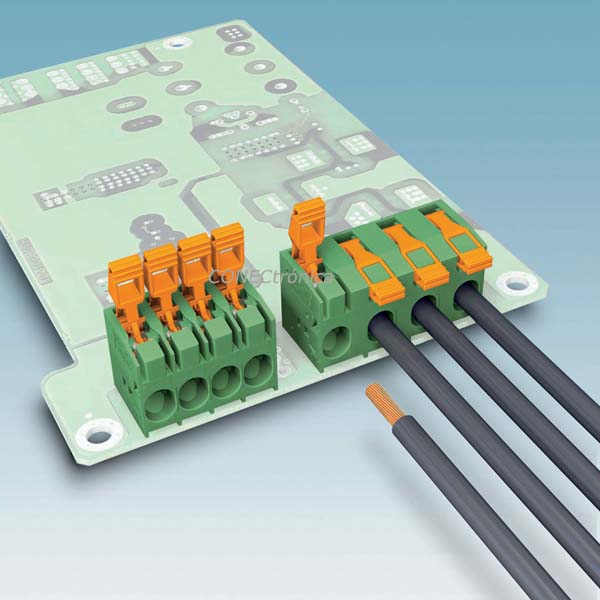

Las conexiones por resorte también se están instaurando en el cableado de equipos. En el área de potencia, como resultado de las grandes secciones de cable involucradas, los sistemas más utilizados hasta el momento son la clásica conexión por tornillo y la conexión por perno. Las nuevas bornas para placa de circuito impreso PLH 16 de Phoenix Contact demuestran que la electrónica de potencia también puede ser cableada de manera rápida y elegante (Figura 1). Conductores con una sección de hasta 16 mm2 pueden ser rápidamente conectados usando esta borna para placa de circuito impreso, accionada mediante una palanca. Esta innovadora tecnología es sencilla e intuitiva: el cable se introduce en el receptáculo habilitado para ello, con el resorte abierto, y a continuación únicamente se ha de presionar levemente la palanca hacia abajo, para cerrar el resorte y establecer el contacto.

Conexión por desplazamiento de aislante – Gran ahorro de tiempo

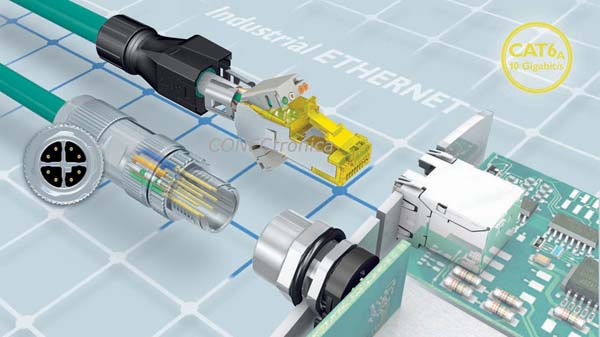

En el entorno industrial los conectores están sujetos a altas demandas nada comparables con las de un entorno de oficina. Sin embargo, en ambas áreas, la tasa de transferencia de datos y cantidad de datos están continuamente en aumento. Como consecuencia, Phoenix Contact ofrece componentes con tecnología de conexión rápida de alta calidad para los interfaces de comunicación clásicos. Gracias a su nuevo concepto de apantallado, el nuevo conector RJ45 para Cat6A puede manejar velocidades de transmisión de 10 Gbits/s (Figura 2). En este caso el ensamblado  también es sencillo y rápido: los conductores se introducen en la carcasa y son cortados a ras. A continuación, las tapas de conexión se presionan hacia abajo, y se encaja la carcasa con el resto del conector. Durante el ensamblado, el aislante de los conductores es automáticamente traspasado por los ocho elementos de corte del interior del conector, lo que establece un contacto muy fiable, que puede ser reutilizado hasta en 10 ocasiones.

Otros tipos conectores enchufables también emplean esta técnica de desplazamiento de aislante. Ejemplo de ello son las bornas IDC y los  conectores QC para placa de circuito impreso, o los conectores circulares. La mayor ventaja que ofrece esta tecnología es el ahorro de tiempo, ya que no se necesita desaislar el cable: el contacto se realiza directamente a través del aislante del mismo.

Conexión Piercecon y Piercing – Ganancia de espacio
A menudo, no sólo se requiere una conexión rápida, sino también compacta. Esto se debe a que los dispositivos industriales son cada vez más pequeños. Y lo mismo ocurre  con las cajas de distribución en el caso del cableado de sensores y actuadores.

La tendencia a la miniaturización es una realidad que siguen, entre otros, los cableados termosellados y los nuevos conectores circulares M8 y M12, con tecnología Piercecon para montaje in-situ. (Figura 3). Esta tecnología permite cablear una alta densidad de contactos en un espacio mínimo. La conexión eléctrica se realiza a través de un pin interno que penetra axialmente en el cable, poniéndose en contacto eléctrico con el cobre de los conductores. Gracias a la tecnología Piercecon el usuario evita la laboriosa tarea de tener que soldar o atornillar las conexiones.

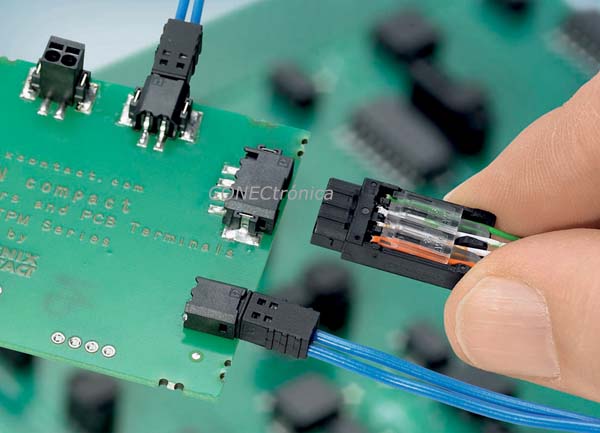

El sistema de conexión Piercing, muy similar al anterior en su concepto, se emplea para aplicaciones en placas de circuito impreso, donde el espacio cobra vital importancia. Cada milímetro que se ahorre en la tarjeta puede ofrecer enormes beneficios. En línea con ello nacen los nuevos conectores mini PTSM y PTPM, ambos con un diseño plano y compacto. Su tecnología de conexión Piercing permite conectar los conductores, sin desaislar, de forma inmediata y sin necesidad de herramientas (Figura  4). La carcasa de base correspondiente está disponible en versiones horizontal y vertical, y tanto para soldadura por reflujo THR, como SMD, pudiendo realizarse su montaje de forma automática con las máquinas “pick & place”.

El usuario tiene la última palabra
Las tecnologías de conexión rápida de Phoenix Contact ofrecen una solución optimizada para todas
y cada una de las aplicaciones existentes.
Los componentes de conexión rápida pueden ser fácilmente conectados y ensamblados en campo, en muy poco tiempo. Sus tecnologías de conexión sustituirán sin duda, en un futuro no muy lejano, a los sistemas convencionales. Además cada vez se lanzarán al mercado más variantes de conexión y, de cara a satisfacer las necesidades individuales, los desarrollos y soluciones a medida ayudarán a ampliar la ya amplia gama de conectores disponible.

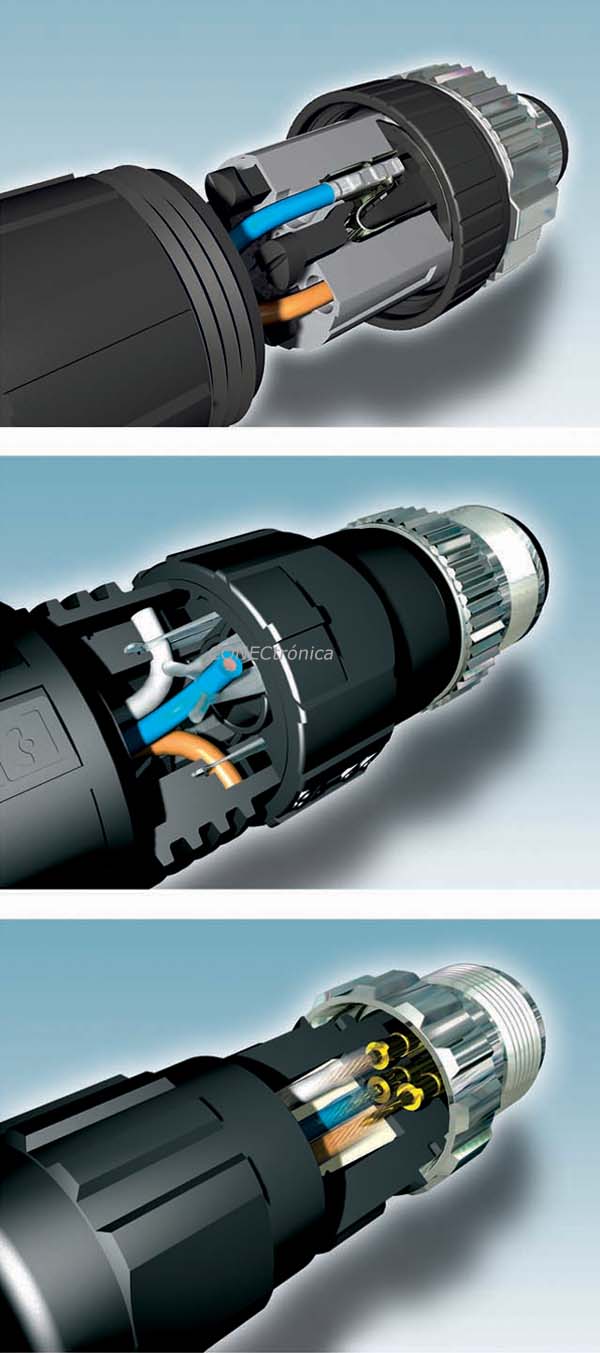

Colocar en un recuadro destacado (con su correspondiente montaje de 3 fotos):Visión general de las tecnolo-
gías de conexión rápida.

Visión general de las tecnologías de conexión rápida
Las ventajas de una tecnología de conexión rápida incluyen ensamblado sin herramientas, alta densidad de contactos y tiempos de instalación más cortos a precios más bajos. Tanto en la conexión de equipos, máquinas y plantas, como en el cableado en campo, la conexión in-situ se hace más sencilla. Pero ¿qué beneficios particulares tiene cada tecnología en concreto?...

Conexión por resorte
-    Tecnología de conexión rápida y directa, sin herramientas
-    Manipulación sencilla e intuitiva
-    Codificación por colores
-    Mínimas fuerzas requeridas para la conexión, incluso con grandes secciones de cable

Conexión por desplazamiento de aislante

-    Máxima reducción de tiempos de conexión
-    Alta fiabilidad gracias a una fuerza de contacto definida
-    No es necesario desaislar los cables
-    No es necesario el uso de punteras
-    Reutilización posible hasta en 10 ocasiones

Conexión Piercecon y Piercing
-    Tamaño mínimo para una máxima densidad de contactos
-    No es necesario desaislar los cables

Autor: Eva Andueza y Mónica González. Jefes de producto de Phoenix Contact, S.A.
