Rittal ha prestado una especial atención en simplificar y acelerar el montaje del nuevo sistema de armarios VX25. Cualquiera que haya trabajado alguna vez en un taller eléctrico lo sabe: hacen faltan más de dos manos para realizar cierta tarea en una operación de trabajo en concreto. Por ejemplo, debe posicionarse un panel lateral del armario mientras se atornilla. En cambio, Rittal apuesta por el conocido «montaje por una persona» en cada uno de los laterales del VX25. Por ejemplo, el lateral de un armario se puede presentar en el perfil del bastidor, donde permanece en su lugar mediante una ayuda de posicionamiento especial mientras el instalador aprieta los tornillos. La compensación de potencial dentro del armario se crea mediante el montaje y el atornillado de los paneles, de modo que todas las piezas planas como los laterales, los dorsales o el techo se integran automáticamente en la compensación de potencial del VX25. Los equipos operativos activos como las unidades de ventilador y filtro o de refrigeración, montados dentro o encima de estos paneles, también proporcionan la conexión del conductor de protección necesaria cuando los paneles están unidos. En este caso tampoco son necesarias ya las tiras de toma de tierra.

En varios puntos, el nuevo armario se ha optimizado de tal forma que se puede montar con rapidez. Esto significa que las nuevas puertas se pueden colgar fácilmente o desengancharse de las bisagras sin necesidad de herramientas. Además, ya no es necesario sacar los pasadores de las bisagras para quitar la puerta. Una vez se cierra la puerta, el diseño de la bisagra evita que la puerta se pueda sacar. Y, dado que las puertas simplemente están colgadas en las bisagras, estas se pueden cambiar con suma rapidez. Ahora es mucho más fácil cambiarlas por unas bisagras de 180°. Ya no es necesario que las puertas estén mecanizadas, como ocurría antes.

Gracias a las nuevas y cómodas empuñaduras VX, los nuevos sistemas de cierre se pueden instalar o quitar en unos pocos y sencillos pasos. No se necesita ninguna herramienta. Hay disponibles todas las versiones habituales para el sistema de cierre. Los sistemas de cierre electrónicos, cuyo uso va cada vez más en aumento para una mayor seguridad, también podrán montarse en el futuro. En este caso, las puertas tampoco deben mecanizarse de nuevo, dado que ya se suministran con las entradas de cable.

En la colocación y el montaje de las placas de montaje en el armario el trabajo es mucho más cómodo si el montaje y el cableado se realizan antes de instalar la placa de montaje. Sin embargo, anteriormente, la instalación de placas de montaje muy pesadas desde la parte delantera hacia dentro del armario a menudo presentaba dificultades: la pesada placa de montaje debía alzarse con una grúa, bajarse a través de la parte delantera abierta y, después, empujarse hacia la parte trasera del armario, donde se atornillaba.

Ahora, con el VX25 las placas de montaje también se pueden instalar desde atrás. Las guías deslizantes garantizan que la placa de montaje se pueda colocar en la posición correcta después de fijarse.

La nueva junta de estanqueidad solo se tiene que ubicar hasta colocarla en su posición exacta y garantiza el mantenimiento de la categoría de protección del armario después del ensamblaje.

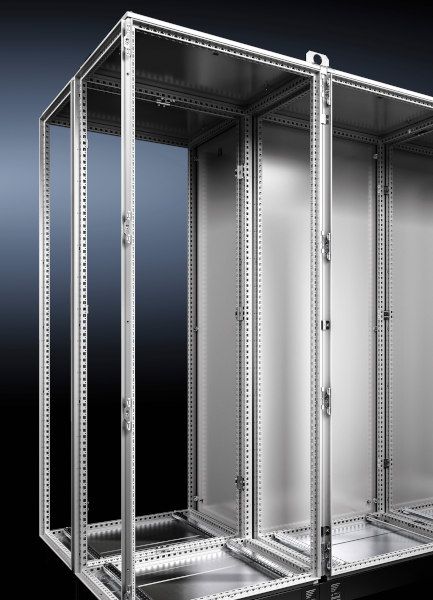

La base del VX25 es el nuevo diseño del perfil del bastidor, que se utiliza de forma uniforme en todas las partes verticales y horizontales del mismo. En consecuencia, se necesitan muchas menos piezas para instalar un chasis de montaje en el armario. Dado que se ha mantenido una retícula de 25 mm incluso cuando se unen varios armarios, la ampliación del armario más allá de sus límites es muy flexible. Por ejemplo, se pueden montar regletas sujetacables o chasis del sistema de forma continua en varios armarios ensamblados, lo que al mismo tiempo reduce el número de piezas necesarias y, por tanto, los tiempos de montaje. Además, casi todos los tornillos utilizados en el VX25 utilizan el mismo destornillador Torx 30.

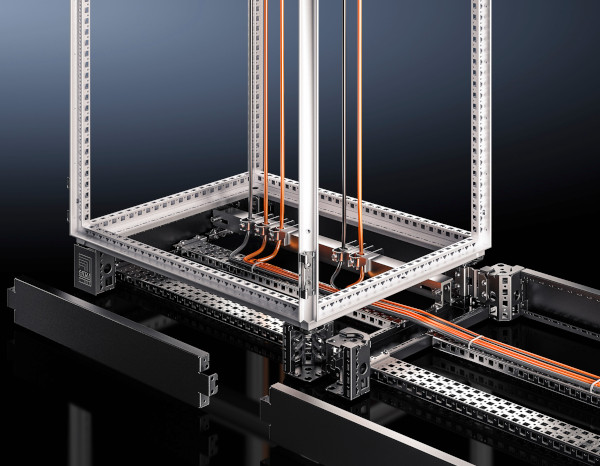

La retícula de 25 mm en el VX25 también se utiliza para la base y el zócalo. Esto significa que más o menos se pueden utilizar las mismas regletas sujetacables y secciones perforadas que en el interior de la instalación.
Ahora, el zócalo se puede atornillar desde arriba – desde la parte interior del armario -, lo que facilita el trabajo y, al mismo tiempo, garantiza una conexión estable junto con el VX25. Los paneles del zócalo están hechos en chapa de acero y están enganchados mediante fijación “clip”; opcionalmente, también se pueden atornillar. Asimismo, se pueden desmontar con facilidad de modo que el armario se pueda levantar con una carretilla elevadora o una transpaleta. La compensación de potencial automática también se produce cuando se atornilla el armario al zócalo, de modo que ya no se necesitan las tiras de toma de tierra.
