Los equipos de Moxa ioLogik E2242 y E4200 (figura 1) han sido recientemente seleccionados, para implementar un sistema de monitorización con alarmas activas, para una de las mayores empresas petroquímicas de Taiwan.

La compañía ya disponía de una instalación similar, aunque necesitaba mejorarla, para adaptarla a la cada vez mayor prevalencia de las infraestructuras de redes Ethernet. Dado que estos centros de servidores son el corazón de la red de la compañía, deben estar protegidos y vigilados muy de cerca, mediante dispositivos de alarmas fiables y resistentes.

Flexibilidad en aplicaciones de monitorización críticas
Los ioLogik E2242 tienen disponibles 4 AI y 12 DIO, con una amplia compatibilidad con diferentes entradas de corriente y voltaje, admitiendo una gran variedad de sensores. Los ioLogik E4200 son la alternativa modular de esta solución, capaces de ofrecer una mayor adaptabilidad a cualquier tipo de señal: Entradas analógicas para sensores de humedad y temperatura; sensores digitales para la detección de intrusiones, o fuego en la sala; o alarmas digitales para activar sirenas de aviso en la propia instalación, sin necesidad de un control externo.

Configuración sin programación y lista para funcionar
Gracias a la nueva versión de Click&Go incluida en estos dispositivos, así como el servidor OPC activo, los ioLogik E2242 y E4200 se convierten en la solución más potente y adaptada a la monitorización remota y la gestión de alarmas. Esta nueva versión de Click&Go soporta hasta 24 reglas de control, basadas en una intuitiva estructura configurada mediante lógica del tipo IF-THEN-ELSE, lo que permite una configuración muy sencilla a la vez que flexible. Incluso aquellos Ingenieros que tengan más olvidada la técnica de programación, pueden completar la configuración de la lógica de control de estos equipos en 5 minutos.

Comunicación activa de las alarmas
Gestionadas mediante Click&Go, las soluciones ioLogik soportan varios métodos de comunicación activa, incluidos tramas SNMP, TCP, UDP, e-Mail y comandos CGI. Tanto los ioLogik E2242 como los E4200 llevan incorporada la capacidad de mandar mensajes SMS, configurables de manera muy sencilla mediante los menús de Click&Go.
Además, los ioLogik E4200 comparten esta capacidad de envío de mensajes SMS con el resto de la red, de modo que los mensajes de alarma pueden ser enviados desde el ioLogik E4200 como respuesta a una activación de una señal en un ioLogik E2242 remoto. Esta capacidad se debe a la opción de comandos remotos, disponible en ambos dispositivos.

Monitorización por web mediante comandos CGI personalizados
Gracias al software Click&Go, los ioLogik E2242 y E4200 son capaces de enviar comandos CGI personalizados, para controlar cámaras PTZ, o tomar imágenes en el momento en el que se produce la activación de una señal, o un evento programado. Con los comandos CGI, el usuario puede acceder al dispositivo ioLogik desde cualquier punto, mediante un navegador web, lo que significa que los sistemas de monitorización basados en ioLogik pueden ser integrados sin ningún problema con sistemas basados en SCADA o DCS, incluso a través de firewalls.

Ahorro de ancho de banda, con OPC Activo
Tanto el E2242 como el E4200 soportan el Servidor OPC Activo, que permite ahorrar hasta un 80% del ancho de banda habitual, haciendo que la comunicación con el SCADA sea hasta 7 veces más rápida La función de generación automática de etiquetas permite a los usuarios actualizarlas automáticamente al Servidor OPC Activo, con solo unos click de ratón en la programación de Click&Go.

Soporte para protocolo SNMP

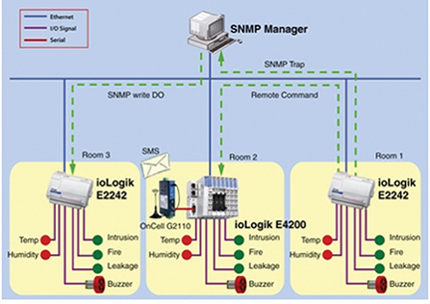

La pieza final del puzle de la monitorización de CPD es el soporte para SNMP. Este protocolo es el más usado para las redes de gestión, y tanto el ioLogik E2242 como el E4200 lo soportan, permitiendo la integración rápida y sencilla con sistemas de gestión de redes SNMP (figura 2). Los ioLogik pueden enviar de manera autónoma tramas de alarmas, así como aceptar tramas SNMP para la lectura o escritura de alguna de las señales de E/S. Para proteger mejor la red de comunicaciones, se incluye soporte para SNMP v3, que permite la encriptación y autentificación de mensajes.

Principales características
Como resumen, los equipos Moxa ioLogik E2242 y E4220 ofrecen las siguientes características:

-    Configuración sencilla de alarmas por e-Mail y SMS, ahorra tiempo y dinero.
-    Soluciones con AI y DIO combinadas, para reducir equipamiento.
-    SNMP v3, con mayor seguridad en la comunicación.
-    Combinación óptima de canales analógicos y digitales.
-    Programación simplificada mediante menús para la lógica Click&Go.
-    Compatibilidad con SNMP para gestión de alarmas.
-    Permiten controlar módulos de E/S por Ethernet, sin PC de control.

Autor: Artículo cedido por Tempel
