Con su serie de analizadores de espectro en tiempo real SPECTRAN® V6, Aaronia AG presenta al mercado soluciones de vanguardia para una amplia gama de aplicaciones. La experiencia y los conocimientos adquiridos con estos desarrollos se han incorporado ahora en el último equipo, el SPECTRAN® V6 ECO.

Con este analizador de espectro USB, Aaronia establece un nuevo segmento de mercado en el análisis de espectro en tiempo real. "Estamos encantados de presentar el SPECTRAN® V6 ECO, un instrumento que establece nuevos estándares y está óptimamente adaptado a las necesidades de nuestros clientes", afirma Thorsten Chmielus, Director General de Aaronia AG.

"El V6 ECO es el resultado de un trabajo de desarrollo continuo. Responde a las exigencias cada vez mayores de los equipos modernos y tiene en cuenta la creciente complejidad de las señales a analizar. Nuestro objetivo ha sido durante mucho tiempo ser capaces de ofrecer dispositivos de medición de alto rendimiento basados en SDR en el segmento de nivel de entrada. Ahora lo hemos conseguido con la familia SPECTRAN® V6 ECO".

Amplio rango de frecuencias

El rango de frecuencias del SPECTRAN® V6 ECO 100XA-6 está comprendido entre 9kHz y 6GHz, opcionalmente 7,25 GHz para mediciones Wi-Fi 6E. Ofrece un ancho de banda en tiempo real (RTBW) de 44 MHz o una velocidad de barrido de 500 GHz/s. Para su uso como osciloscopio de banda ancha, por ejemplo, se utiliza la entrada de medidor de potencia. Está integrada en la ruta Rx1 y puede utilizarse simultáneamente con la entrada Rx1. Tiene un rango de frecuencias de 1MHz a 8GHz con una precisión de +/- 1dB, un tiempo de respuesta al impulso de 10 ns y un rango dinámico de 70 dB. El ADC (convertidor analógico-digital) del medidor de potencia funciona con una frecuencia de muestreo en tiempo real de 2,5 MSPS (megamuestras por segundo) con una resolución de 12 bits, lo que corresponde a una resolución de impulsos de 400 ns. Esto permite un control muy rápido de la potencia, que puede utilizarse, por ejemplo, para proteger la etapa de pre-amplificación desconectándola automáticamente en caso de sobrecarga. Las funciones del medidor de potencia se utilizan, entre otras cosas, en la caracterización de señales RF (señales de radiofrecuencia), la localización de averías en sistemas de comunicación inalámbricos, el control de calidad en la producción de dispositivos electrónicos y el análisis de transmisiones de radio.

El SPECTRAN® V6 ECO 100XA-6 incluye la potente RTSA-Suite PRO para el registro de señales y el análisis de datos. Entre otras cosas, el software ofrece la visualización simultánea de varias visualizaciones de señales 2D y 3D, disparadores, decodificadores AM/FM y procesamiento IQ. Además, un gran número de funciones centrales con un valor total de 7.782,00 euros ya están incluidas gratuitamente en la versión básica. Entre ellas se encuentran Filereader y Filewriter para la grabación y reproducción de datos IQ, http remotos o scripts. Además, se puede elegir entre una amplia gama de funciones que se pueden instalar fácilmente más adelante mediante una licencia de software y, de este modo, aumentar considerablemente la gama de funciones del dispositivo o adaptarlo a las necesidades cambiantes.

"RTSA-Suite PRO ofrece opciones de análisis que no pueden compararse con ninguna otra solución", afirma Thorsten Chmielus. "No sólo impresiona la flexibilidad y facilidad de uso del software gracias a su estructura modular, sino también la amplia gama de opciones de visualización y análisis. Otra característica única es la posibilidad de evaluar y analizar posteriormente en detalle los datos de IQ registrados en tiempo real. Y todo ello en un PC estándar". En caso necesario, se pueden conectar en cascada varias unidades SPECTRAN® V6 ECO para crear, por ejemplo, una solución de registrador de banda ancha coherente con la fase.

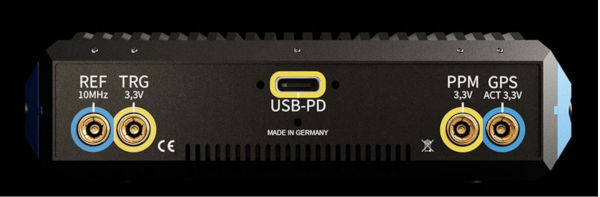

El analizador de espectro USB se conecta a un PC o portátil con un solo cable USB: La alimentación se suministra a través de USB PD utilizando el mismo puerto USB. Las antenas recomendadas para su uso en combinación con el SPECTRAN® V6 ECO son las antenas HyperLOG® EMI, las antenas de medición CEM de la serie BicoLOG®, la IsoLOG® 3D Mobile para mediciones 3D así como las sondas de campo cercano especialmente desarrolladas para mediciones en componentes o a nivel de PCB. Sin embargo, todas las demás antenas de Aaronia y productos de otros fabricantes también pueden utilizarse con este analizador de espectro en tiempo real.

El SPECTRAN® V6 ECO 100XA-6 con función de medidor de potencia incluyendo RTSA-Suite PRO está disponible a un precio de 2.748 euros.

Acerca de Aaronia AG

Aaronia AG es una empresa tecnológica situada en Strickscheid en Eifel / Alemania.

La empresa fue fundada en 2003 por Thorsten Chmielus y produce principalmente analizadores de espectro basados en procesos patentados de análisis de espectro. En 2004 se fabricó y entregó el primer analizador de espectro. En 2008, se presentó la siguiente generación de Analizadores de Espectro con la serie V4, que estableció un récord mundial en sensibilidad portátil de DANL - 170dBm (Hz). En 2016, Aaronia lanzó la serie SPECTRAN® V5, los primeros y únicos analizadores de espectro portátiles en tiempo real del mundo. El rango de frecuencias se amplió de un máximo de 9,4 GHz a hasta 20 GHz para la serie V5.

Con la nueva generación de analizadores de espectro, AARONIA pone el listón muy alto en términos de velocidad. Con un ancho de banda en tiempo real de hasta 500 MHz, el SPECTRAN® V6 establece nuevos hitos en la clase compacta USB. El sistema se utiliza en todo el mundo, tanto en numerosas instalaciones individuales como en plantas complejas.

El objeto actual de la empresa es el desarrollo, comercio y distribución de instrumentos de medición, tecnologías y derechos en el campo de la tecnología de medición de baja y alta frecuencia, robótica, así como el apantallamiento de campos de baja y alta frecuencia de cualquier tipo y la investigación básica en el campo de las comunicaciones y la tecnología de medición; además, la construcción de circuitos y métodos de medición propios especialmente para el desarrollo de tecnología de medición de alta frecuencia extremadamente sensible y precisa.
