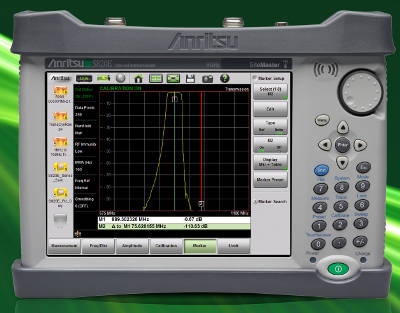

Anritsu presenta el Microwave Site Master S820E, el primer analizador portátil de cable y antena que cubre frecuencias de hasta 40 GHz, dando así continuidad a la posición de liderazgo de Anritsu en el mercado de analizadores portátiles que estableció con el primer Site Master para banda ancha hace más de 15 años.

Además de proporcionar la cobertura de frecuencias más amplia de 1 MHz a 40 GHz, el Site Master S820E ofrece a técnicos de campo, ingenieros e instaladores de redes inalámbricas los mejores niveles del mercado en cuanto a rango dinámico, directividad y durabilidad, por lo que pueden realizar medidas muy precisas durante la instalación, mantenimiento y reparación de sistemas de comunicaciones por microondas. Además, Anritsu anuncia que el Site Master S820E incorporará la función de medida de un analizador de redes vectoriales (Vector Network Analyzer, VNA).

Con su rango dinámico de 110 dB hasta 40 GHz, el Site Master S820E ofrece las prestaciones que generalmente solo alcanza un instrumento de sobremesa y las lleva al campo para cubrir los desafíos que representa la medida de las redes inalámbricas en la actualidad. La mejor resolución de frecuencia dentro de su categoría de 1 Hz proporciona la máxima flexibilidad de frecuencia a los usuarios. La amplia cobertura de frecuencias aporta una alta resolución de distancia, por lo que el analizador portátil puede realizar medidas más precisas de distancia al fallo (Distance-To-Fault, DTF).

El potente procesador diseñado para el Site Master S820E permite que el analizador logre una velocidad de barrido de 650 us/puntos de datos, mejorando así la productividad en campo. El Site Master S820E ofrece la mayor directividad en un analizador portátil para obtener la máxima precisión en campo. También se caracteriza por una inmunidad a RF de +17 dBm que supera a cualquier otro analizador portátil de cable y antena para microondas, de forma que los usuarios pueden adquirir medidas estables y precisas en los entornos de RF más adversos.

El Site Master S820E, diseñado para medidas en sistemas coaxiales y de guiaondas, realiza todas las medidas importantes en un solo puerto, como pérdida de retorno, VSWR, pérdidas en el cable, DTF, fase y diagrama de Smith. Los usuarios también pueden realizar medidas de transmisión en dos puertos y pruebas de pérdidas en el cable en dos puertos con el Site Master S820E. El analizador incorpora easyTest Tools™ de Anritsu, que permite estandarizar las pruebas para efectuar medidas repetitivas, así como Line Sweep Tools para simplificar la generación de informes.

Anritsu está desarrollando las medidas de un VNA para el Site Master S820E. El software opcional ampliará las capacidades de medida del analizador de cable y antena para incluir las principales medidas en campo de un VNA, como parámetros S en dos puertos totalmente reversibles y dominio del tiempo con activación periódica. Un voltímetro vectorial y la relación A/B también formarán parte del software. No es necesario enviar los instrumentos que se encuentren dentro de su ciclo de calibración recomendado al centro de servicio para llevar a cabo estas actualizaciones opcionales del software.

El S820E, que mantiene la tradición de Site Master de cubrir las necesidades de los usuarios en campo, tiene una autonomía de la batería de cuatro horas que proporciona a los usuarios el máximo tiempo de funcionamiento en campo con una sola carga. También cuenta con la pantalla táctil TFT de mayor tamaño (8,4 pulgadas) con la mejor resolución dentro de su categoría de 800x600 para que los usuarios puedan visualizar fácilmente los resultados bajo cualquier condición de iluminación. Un intuitivo interface gráfico de usuario de la pantalla táctil, que incluye un gran teclado alfanumérico con una matriz de nombres EZ personalizables, hace que la asignación de nombres a los archivos resulte rápida, sencilla y eficiente.

El Microwave Site Master S820E cumple MIL-PRF-28800F para su utilización en atmósferas explosivas. Su tamaño es compacto ya que mide 273 x 199 x 91 mm y solo pesa 3,0 kg. Anritsu ofrece kits completos de calibración coaxial de la temperatura entre -10° C y +55° C para obtener medidas precisas en campo. El amplio rango de la temperatura de calibración de +/-10 C° necesita un menor número de calibraciones en campo para maximizar la productividad.

La nueva serie Site Master S820E incluye muchas funciones estándar que aumentan el coste al ser opcionales con otros fabricantes. La total actualización (mediante la opción de software) en campo permite que los usuarios aumenten la funcionalidad para cubrir sus futuras necesidades y asegura un rendimiento óptimo de la inversión. El plazo de entrega es de cuatro a seis semanas tras la recepción del pedido.
