Spectrum Instrumentation lanza una familia de generadores DDS denominada serie 96xx, que constituye una nueva categoría de productos en la cartera de la empresa. Los nuevos instrumentos DDS ofrecen hasta 50 portadoras de onda sinusoidal en un único canal de salida. Esta característica ofrece a ingenieros y científicos una nueva forma de producir y controlar de forma independiente señales sinusoidales multitono. DDS, abreviatura de «Direct Digital Synthesis» (síntesis digital directa), es una potente técnica para generar señales de gran pureza (normalmente núcleos de ondas sinusoidales, también llamadas portadoras o tonos) con conmutación ultrarrápida entre las frecuencias de salida y una fina resolución de frecuencia. Los productos pueden producir múltiples tonos, cubriendo una amplia gama de frecuencias de funcionamiento de hasta 200 MHz. Esto los convierte en fuentes de señal excepcionalmente ágiles y adecuadas para aplicaciones exigentes en sectores como la biomedicina, las comunicaciones, los semiconductores y la ciencia cuántica.

La nueva serie 96xx contiene 12 generadores DDS diferentes capaces de producir hasta 50 núcleos de onda sinusoidal en un solo canal de salida.

La serie 96xxs consta de 12 modelos diferentes en tres formatos distintos: tarjetas PCIe, módulos PXIe e instrumentos Ethernet. Una sola tarjeta PCIe o PXIe puede producir hasta 50 tonos diferentes de frecuencia variable con bajo ruido de fase y está disponible con hasta 4 canales. Los instrumentos Ethernet independientes ofrecen de 2 a 24 canales. Para aplicaciones que necesitan más de 50 tonos, las unidades NETBOX más grandes admiten hasta 300, o es posible conectar varias tarjetas con el módulo de sincronización Star Hub para crear sistemas de hasta 400 tonos. Todos los modelos ofrecen amplificadores de salida integrados con amplitudes de señal programables de hasta ±2,5 V en cargas de 50 ohmios, o ±5 V para alta impedancia.

Cambios de parámetros extremadamente rápidos
La velocidad a la que estos productos pueden cambiar las características de un tono es lo que los diferencia de los generadores de señal convencionales. Totalmente programables, los cambios se pueden realizar mediante sencillos comandos de forma casi instantánea. Los nuevos ajustes de frecuencia, amplitud y fase de un tono, así como las pendientes de amplitud y frecuencia, pueden iniciarse durante el tiempo de ejecución o mediante secuencias precargadas de comandos DDS. Se pueden almacenar millones de comandos DDS en la memoria integrada. Los cambios de ajuste pueden activarse externamente, o mediante un temporizador interno, o inmediatamente después del comando. No se producen fluctuaciones ni fallos de transición, y la resolución temporal de los comandos de secuenciación es de tan sólo 6,4 nanosegundos.

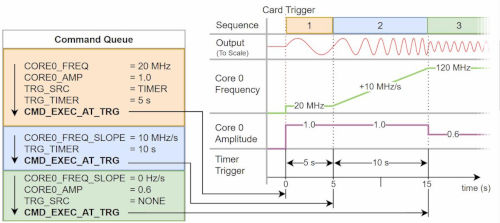

En modo DDS, sólo se necesitan unos pocos comandos para, por ejemplo, generar una onda sinusoidal (bloque naranja), acelerar la frecuencia (bloque azul) y reducir la amplitud (bloque verde).

DDS controla formas de onda en Test y Medida, Comunicaciones y Quantum
Los generadores DDS de la serie 96xx ofrecen a los usuarios una forma fácil y programable de producir trenes de formas de onda, barridos de frecuencia o referencias de ajuste fino de diversas frecuencias y perfiles. Las aplicaciones pueden encontrarse en sistemas industriales, médicos y de imagen, análisis de redes o incluso tecnología de comunicaciones, donde los datos se codifican utilizando modulación de fase y frecuencia en una portadora. Otra aplicación es el control de láseres mediante AOD y AOM, como suele hacerse en los experimentos cuánticos. El control de láseres puede realizarse a muy alta velocidad con sólo unos pocos comandos sencillos, lo que contrasta con el método más intensivo en procesamiento que utiliza un Generador de Onda Arbitraria (AWG) y exige grandes cálculos de matrices de datos. Emitiendo una pequeña serie de comandos de pendiente, el usuario puede controlar funciones avanzadas como transiciones de frecuencia en forma de s o personalizadas, envolventes de pulsos personalizadas, modulación AM o FM y mucho más.

Fácil integración en el sistema
Los generadores DDS de la serie 96xx, que funcionan con los sistemas operativos Windows o Linux, pueden programarse utilizando ejemplos de programación para C++, Python, C#, JAVA, LabVIEW, MATLAB y otros, así como una API de Python de alto nivel que proporciona una forma sencilla de controlar los productos.

Dos instrumentos en uno
Si alguna vez se necesita generar formas de onda más complejas, la serie 96xx también puede convertirse en un AWG totalmente funcional. Existe una opción de firmware que convierte el generador DDS en un AWG, permitiendo la reproducción de formas de onda arbitrarias en todos los canales activos de forma sincrónica. Se admiten modos de funcionamiento como disparo único, bucle, reinicio único, repetición múltiple, repetición controlada, transmisión (FIFO) o repetición secuencial.

Disponibilidad
Los generadores DDS de la serie 96xx ya están disponibles. Los productos tienen una garantía de 5 años, con actualizaciones gratuitas de software y firmware, así como asistencia al cliente, directa del equipo de ingeniería, durante toda la vida útil del producto.
